Nguyên nhân IGBT của bếp từ bị nổ và cách khắc phục

Bếp từ ngày nay đã trở thành một trong những thiết bị quen thuộc, được ví như “trợ thủ đắc lực” của căn bếp hiện đại. Tuy nhiên, ít ai biết rằng bên trong bếp từ có một linh kiện quan trọng mang tên IGBT và trong một số trường hợp sử dụng sai cách, linh kiện này có thể bị nổ, gây hư hỏng cho bếp. Trong bài viết này, Khánh Vy Home sẽ giúp bạn hiểu rõ nguyên nhân vì sao IGBT trong bếp từ bị nổ và hướng dẫn cách thay thế, khắc phục để đảm bảo thiết bị hoạt động an toàn, bền bỉ hơn.

IGBT là gì và tại sao nó lại bị nổ trong bếp từ?

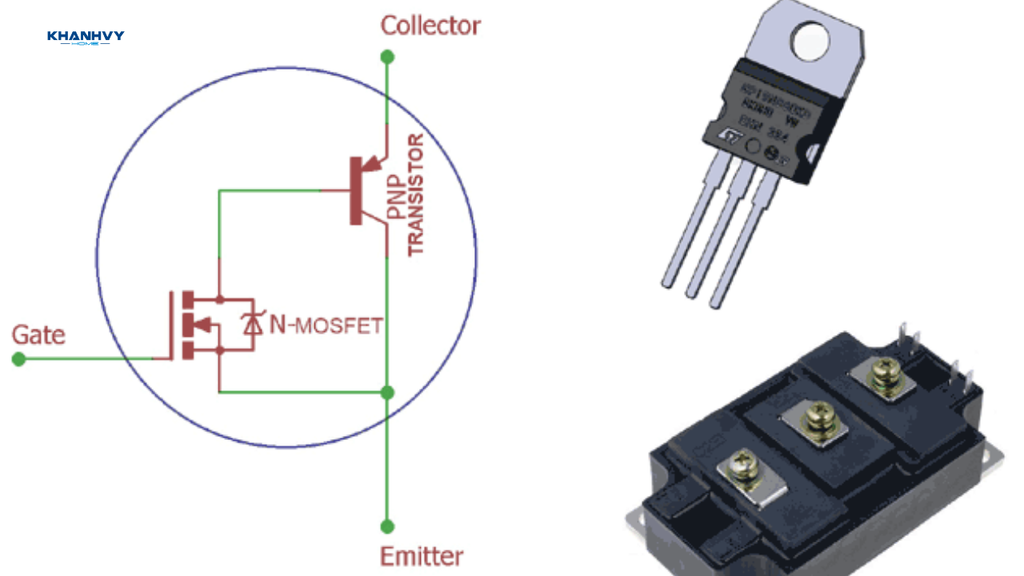

IGBT được viết tắt của cụm từ tiếng anh Insulated Gate Bipolar Transistor. Đây là một loại linh kiện bán dẫn công suất rất quan trọng và được sử dụng rộng rãi trong nhiều thiết bị điện tử hiện đại, đặc biệt là bếp từ. IGBT được cấu tạo là một linh kiện bán dẫn công suất gồm 3 cực và có cấu trúc lai ghép của cả MOSFET và Transistor lưỡng cực (BJT).

IGBT hoạt động như một công tắc điện tử tốc độ cao, giúp tạo ra từ trường biến thiên để nấu chính thức ăn. Nếu không có IGBT, các loại bếp từ sẽ không thể hoạt động hiệu quả, có thể dẫn đến tốn điện và không an toàn.

IGBT là gì

Các nguyên nhân chính khiến IGBT của bếp từ bị nổ

Tuy IGBT được thiết kế để hoạt động hiệu quả và an toàn, nhưng nó vẫn có thể bị nổ do một số nguyên nhân như quá tải hoặc liên quan đến lỗi kỹ thuật.

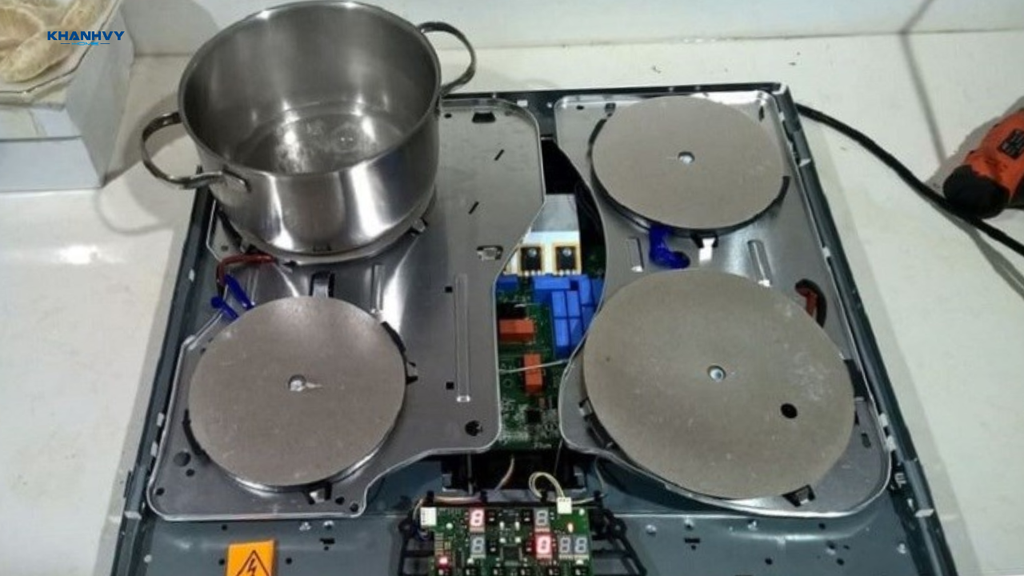

Bếp hoạt động quá công suất, quá nhiệt

Đây là nguyên nhân phổ biến nhất khiến IGBT bị hỏng. Khi bếp từ được sử dụng ở mức công suất tối đa liên tục trong thời gian dài, IGBT phải chịu tải vượt ngưỡng. Lúc này, hệ thống tản nhiệt (quạt làm mát) có thể không đủ khả năng giải nhiệt, khiến nhiệt độ tăng cao bất thường. Khi vượt quá ngưỡng cho phép, cấu trúc bán dẫn bên trong IGBT sẽ bị phá vỡ, dẫn đến cháy nổ.

Bếp hoạt động quá công suất, quá nhiệt

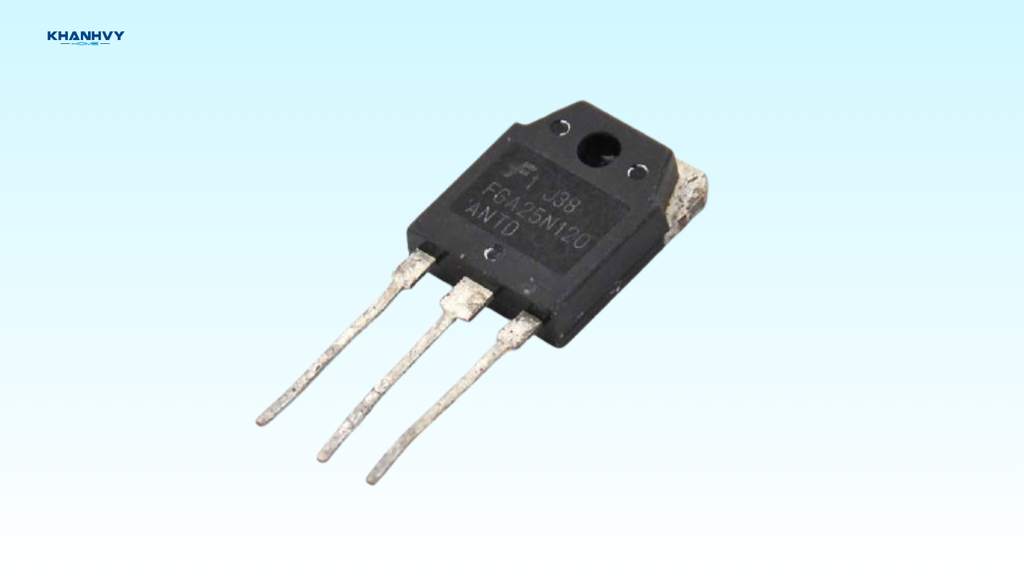

Chất lượng IGBT kém hoặc không đúng mã

Dù IGBT là linh kiện quan trọng giúp bếp từ hoạt động hiệu quả, nhưng nếu không được chọn và sử dụng đúng cách, nó có thể sẽ gây nổ, hư hỏng bếp từ. Một số bếp từ sử dụng IGBT không chính hãng, kém chất lượng hoặc không phù hợp với thiết bị có thể dẫn đến nổ IGBT.

• IGBT kém chất lượng: Những linh kiện không chính hãng, được sản xuất từ vật liệu rẻ tiền thường có khả năng tản nhiệt kém, cấu trúc bán dẫn yếu. Điều này khiến IGBT nhanh chóng bị quá nhiệt, dẫn đến cháy nổ. Ngoài ra, các thông số điện áp và dòng điện tối đa (VCE, IC) thực tế thường thấp hơn so với thông số in trên vỏ nên khi dòng điện vượt quá mức chịu đựng, cấu trúc bên trong sẽ phá vỡ, gây chập mạch và nổ. IGBT chất lượng kém thường có khả năng đóng và cắt dòng điện chậm hơn. Trong mạch bếp từ, việc chuyển mạch chậm làm tăng tổn hao năng lượng dưới dạng nhiệt, khiến linh kiện nóng lên nhanh chóng và dễ hỏng hóc.

• Dùng sai mã IGBT: Nếu thay thế bằng IGBT không đúng mã, có thông số thấp hơn hoặc không tương thích, linh kiện mới sẽ không chịu được tải và dễ nổ ngay khi bếp hoạt động ở công suất cao.

Chất lượng IGBT kém hoặc không đúng mã

Lắp đặt sai cách hoặc đấu nối nguồn điện sai

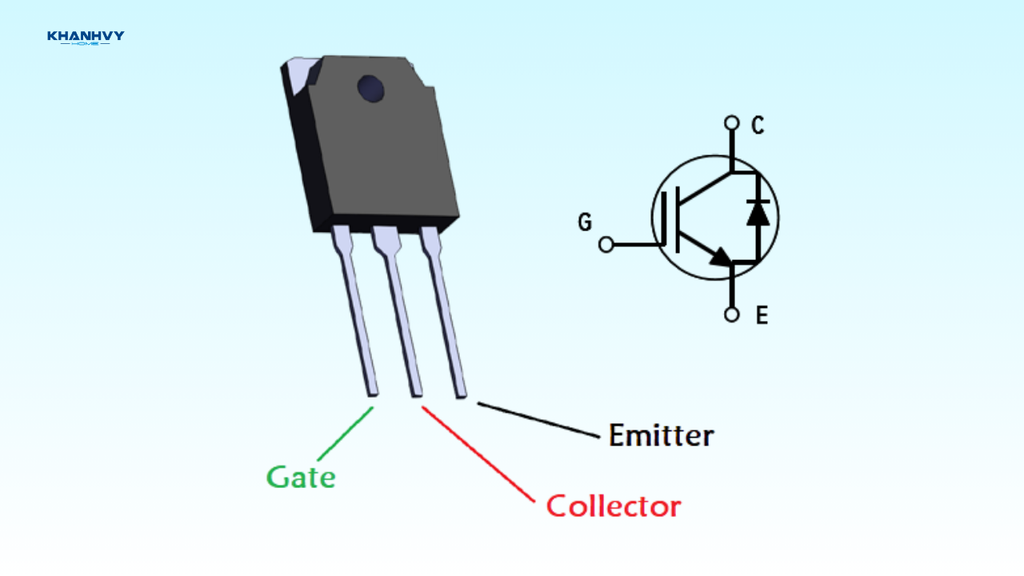

IGBT có ba cực Gate (G), Collector (c) và Emitter (E). Mỗi cực có một chức năng riêng biệt và phải được kết nối đúng vị trí trên bo mạch.

• Kết nối sai: Khi các cực IGBT bị đấu nối sai một trong ba cực này, mạch sẽ không hoạt động đúng nguyên lý. Thay vì được điều khiển bởi mạch driver, dòng điện đi sai đường gây chập mạch tức thì. Dòng điện đột ngột và quá lớn này vượt khả năng chịu đựng của IGBT, dẫn đến nổ. Nghiêm trọng hơn, việc đấu sai còn có thể phá hỏng mạch điều khiển (drive IC) và nhiều linh kiện khác, khiến việc sửa chữa phức tạp và tốn kém hơn.

• Mối hàn lỏng lẻo, kém chất lượng: Các mối hàn lỏng lẻo làm tín hiệu điều khiển từ mạch driver đến cực Gate bị gián đoạn. Khi tín hiệu không ổn định, IGBT có thể đóng và mở sai thời điểm, gây dao động bất thường trong mạch công suất, dẫn đến quá tải và nổ.

• Vị trí lắp đặt sai: IGBT cần được gắn đúng chuẩn vào tấm tản nhiệt để đảm bảo khả năng làm mát. Nếu lắp lệch, không gắn chặt hoặc thiếu keo tản nhiệt, khả năng thoát nhiệt giảm mạnh, khiến IGBT nhanh chóng quá nhiệt và nổ khi bếp hoạt động ở công suất cao.

Lắp đặt sai cách hoặc đấu nối nguồn điện sai

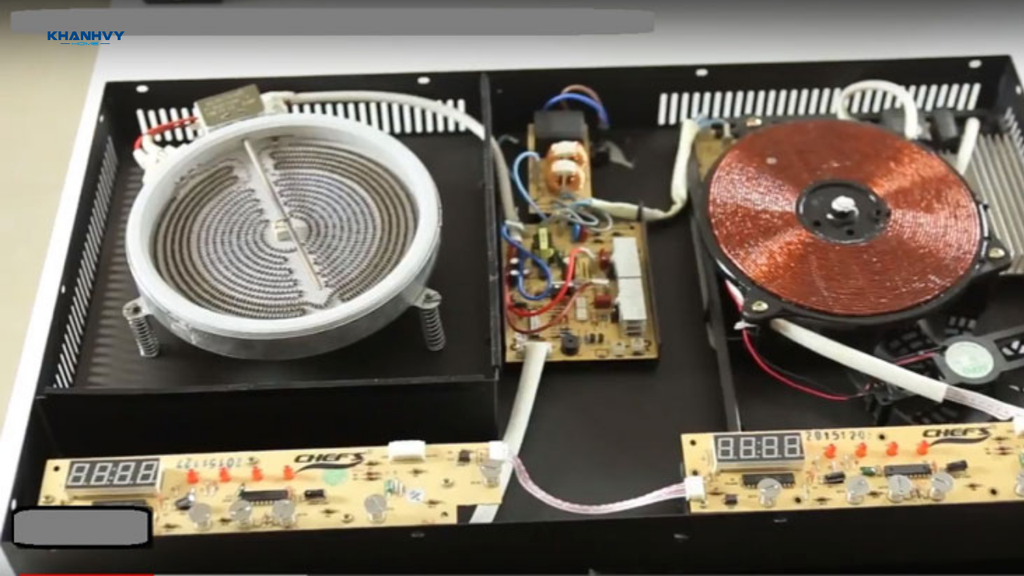

Lỗi từ các linh kiện khác trong bo mạch

Một số nguyên dân nổ IGBT đến từ lỗi của các linh kiện khác trong bo mạch như:

• Tụ điện bị hỏng: Khi tụ điện bị khô, phồng hoặc chập, nguồn điện cấp cho IGBT trở nên không ổn định, điện áp có thể tăng giảm thất thường. Các xung điện áp đột ngột này dễ vượt quá giới hạn chịu đựng của IGBT, dẫn đến cháy nổ.

• Lỗi cảm biến nhiệt: Nếu cảm biến nhiệt hỏng và gửi tín hiệu sai, mạch điều khiển sẽ không kịp điều chỉnh hoặc ngắt bếp khi nhiệt độ tăng quá cao. Điều này khiến IGBT tiếp tục làm việc vượt ngưỡng an toàn và dễ bị hỏng.

• Lỗi mạch điều khiển IC drive: Khi mạch driver tạo ra xung điều khiển yếu hoặc sai lệch về thời điểm, IGBT không thể đóng và mở hoàn toàn. Tình trạng này làm tăng tổn thất năng lượng dưới dạng nhiệt, khiến IGBT nóng lên nhanh chóng và bị nổ.

Lỗi từ các linh kiện khác trong bo mạch

Hướng dẫn khắc phục và thay thế IGBT

Việc thay thế IGBT đòi hỏi kiến thức kỹ thuật và kỹ năng sửa chữa điện tử. Nếu bạn chưa có kinh nghiệm, tốt nhất nên mang bếp đến trung tâm bảo hành hoặc thợ sửa chuyên nghiệp để đảm bảo an toàn. Chi phí thay thế IGBT cho bếp từ thường dao động từ 500.000 VNĐ đến 2.000.000 VNĐ, tùy thuộc vào loại linh kiện và dòng bếp.

Trước khi tiến hành sửa chửa, bạn cần lưu ý chọn đúng loại IGBT với thông số kỹ thuật và mã sản phẩm phù hợp với bếp từ. Tuyệt đối không dùng linh kiện kém chất lượng vì đây sẽ là nguyên nhân gây hàng đầu gây nổ lại. Và bạn cần chuẩn bị bộ dụng cụ chuyên dụng như mỏ hàn, thiếc hàn, máy hút thiếc, đồng hồ vạn năng, tua vít và keo tản nhiệt.

Bước 1: Trước khi tiến hành thay, bạn cần rút phích cắm điện và chờ khoảng 5 -10 phút để các tự điện lớp xả hết điện, tránh bị điện giật khi sửa.

Bước 2: Tháo vỏ bếp và xác định vị trí của IGBT trên bo mạch.

Bước 3: Sử dụng máy hút thiết để loại bỏ thiếc hàn ở các chân của IGBT. Sau đó, nhẹ nhàng tháo IGBT ra khỏi bo mạch cũ và tấm tản nhiệt.

Bước 4: Bạn nên kiểm tra thêm IC driver và cầu diode và tụ lọc nguồn, điện trở và các tụ điện khác để đảm bảo không có chập chờn hoặc hở mạch.

Bước 5: Trước khi lắp IGBT, bạn cần làm sạch keo tản nhiệt cũ trên tấm nhôm và bôi một lớp keo tản nhiệt mỏng và đều lên mặt sau của IGBT mới. Sau đó lắp IGBT mới vào đúng vị trí trên bo mạch, đảm bảo các chân được lắp đặt đúng vị trí. Sau đó, tiến hành hàn các chân IGBT và bo mạch lại một cách chắc chắn.

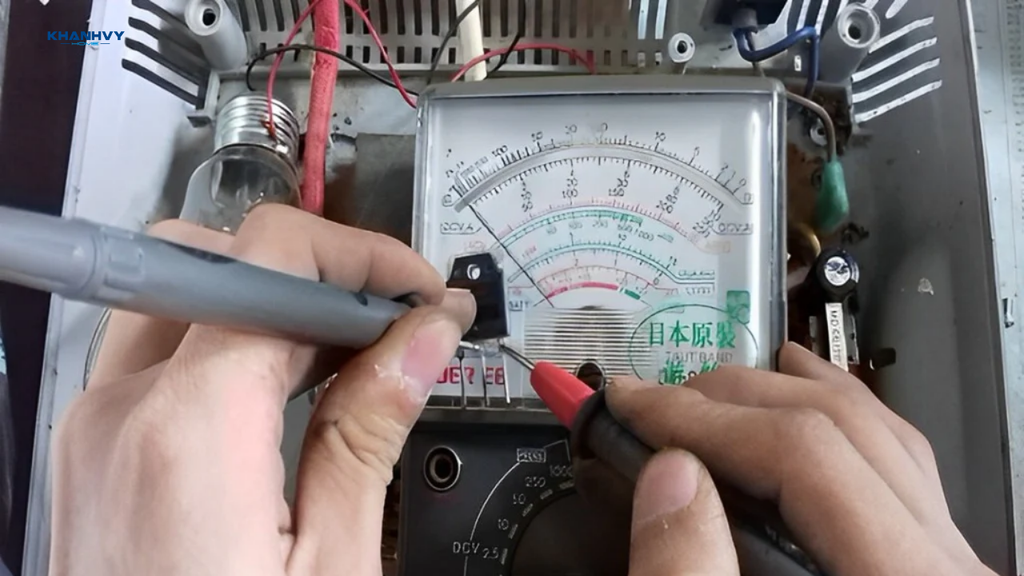

Bước 6: Sau khi hàn xong, dùng đồng hồ vạn năng để kiểm tra lại các chân IGBT và đảm bảo không có hiện tượng chập mạch. Lắp lại vỏ bếp và cắm điện để kiểm tra lại.

Hướng dẫn khắc phục và thay thế IGBT

Những lưu ý khi thay IGBT bếp từ

Một số lưu ý quan trọng khi thay IGBT, để cho bếp từ được hoạt động hiệu quả và không gây nổ.

• Đảm bảo an toàn điện: Luôn ngắt nguồn điện và chờ xả điện trước khi thao tác, tránh nguy cơ bị điện giật.

• Chọn linh kiện đúng mã: Mỗi dòng bếp từ khác sẽ phù hợp với các loại IGBT có thông số kỹ thuật khác. Việc dùng sai mã hoặc IGBT kém chất lượng có thể dẫn đến nổ trở lại.

• Kiểm tra linh kiện liên quan: Trước khi thay IGBT mới, cần kiểm tra các linh kiện khác như IC driver, cầu diode, tụ lọc nguồn, điện trở… để tránh tình trạng thay xong vẫn hỏng do lỗi từ bộ phận khác.

• Hàn cẩn thận, chắc chắn: Mối hàn phải bám chặt, không để hở hoặc chạm nhau, vì có thể gây chập mạch và hỏng bo mạch, gây khó khăn và tốn nhiều chi phí sửa chữa sau này hơn.

Những lưu ý khi thay IGBT bếp từ

Làm thế nào để bảo vệ IGBT và phòng tránh nổ trong tương lai?

Để bảo vệ và phòng tránh tình trạng cháy nổ IGBT tỏng tương lai, bạn nên:

• Tránh nấu ăn ở công suất tối đa liên tục: Không nên sử dụng bếp ở mức công suất cao nhất trong thời gian dài. Với các món cần nấu lâu (như hầm, kho), bạn có thể bật công suất lớn lúc đầu để làm nóng nhanh, sau đó giảm xuống mức vừa để duy trì.

• Để bếp có không gian tản nhiệt: Đặt bếp ở vị trí thoáng mát, cách tường ít nhất vài cm để quạt gió hoạt động hiệu quả. Tránh để bếp gần nguồn nhiệt (bếp gas, lò nướng, lò vi sóng…) hoặc khu vực ẩm ướt vì dễ ảnh hưởng đến tuổi thọ linh kiện.

• Vệ sinh định kì: Thường xuyên làm sạch lỗ thông gió và quạt tản nhiệt. Bụi bẩn bám dày sẽ cản trở luồng khí, khiến bếp tản nhiệt kém và IGBT dễ quá nóng.

• Kiểm tra và bảo dưỡng định kì: Sau thời gian dài sử dụng, bạn nên mang bếp đi kiểm tra tại các trung tâm sửa chữa uy tín. Kỹ thuật viên sẽ kiểm tra và thay thế kịp thời các linh kiện xuống cấp như tụ điện, cảm biến nhiệt… trước khi gây sự cố cho IGBT.

Làm thế nào để bảo vệ IGBT và phòng tránh nổ trong tương lai?

IGBT là một thiết bị vô cùng quan trọng trong bếp từ, giúp bếp từ hoạt động ổn định và bảo vệ an toàn cho người dùng. Việc nắm rõ nguyên nhân IGBT của bếp từ bị nổ và cách khắc phục sẽ giúp bạn phòng tránh được những việc đáng tiếc xảy ra.
