Bảng trị số sensor tủ lạnh 8 hãng phổ biến

Bảng trị số sensor tủ lạnh 8 hãng phổ biến đo tại 25°C gồm Sharp 1,76 đến 2 kΩ, Aqua 1,76 đến 2 kΩ, Samsung 4 kΩ, LG 2 kΩ ngăn đá và 8 kΩ ngăn mát, Hitachi 1,76 đến 2 kΩ, Panasonic 1,76 đến 2 kΩ, Electrolux 8 kΩ và Toshiba 8 kΩ. Sensor tủ lạnh là điện trở nhiệt NTC, điện trở giảm phi tuyến khi nhiệt độ tăng, đảm nhiệm 4 vị trí cốt lõi gồm ngăn đông, ngăn mát, dàn lạnh và môi trường.

Bài viết bên dưới trình bày cơ chế hoạt động của NTC thermistor, bảng trị số chi tiết cho 8 hãng, quy trình 5 bước đo bằng đồng hồ VOM, dấu hiệu nhận biết sensor hỏng kèm bảng mã lỗi đặc trưng, mức giá thay thế và tiêu chí chọn linh kiện zin hay phổ thông. Dữ liệu được tổng hợp từ tài liệu kỹ thuật của các nhà phân phối linh kiện điện lạnh, đối chiếu chéo nhiều nguồn uy tín tại thị trường Việt Nam năm 2026.

Bảng trị số sensor tủ lạnh 8 hãng phổ biến

Sensor tủ lạnh là gì và vận hành theo cơ chế nào?

Sensor tủ lạnh là điện trở nhiệt NTC (Negative Temperature Coefficient), đọc nhiệt độ trong khoang tủ rồi gửi tín hiệu điện trở về bo mạch điều khiển để vận hành block nén và quạt gió. Linh kiện này quyết định độ chính xác của chu trình làm lạnh, ảnh hưởng trực tiếp đến mức tiêu thụ điện và tuổi thọ máy nén.

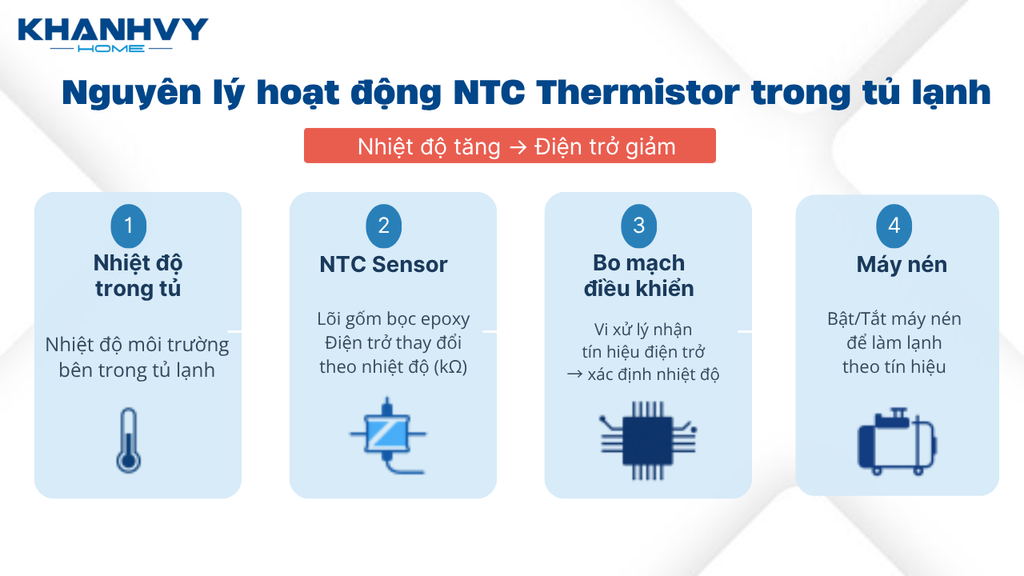

Cấu tạo và nguyên lý NTC thermistor

NTC thermistor cấu tạo từ lõi gốm bán dẫn bọc nhựa epoxy với 2 chân dẫn, hoạt động theo nguyên lý điện trở giảm phi tuyến khi nhiệt độ tăng. Đơn vị đo chuẩn là kΩ (kilo-ohm), thống nhất giữa Việt Nam và quốc tế.

Sensor báo tín hiệu hồi tiếp về vi xử lý mỗi khi nhiệt độ trong khoang thay đổi, bo mạch dựa trên đó để bật hoặc ngắt block nén. Quy luật biến thiên điện trở được lập trình sẵn vào bo điều khiển của từng hãng nên không thể thay thế tùy tiện giữa các chuẩn khác nhau.

Bảng cấu tạo và nguyên lý hoạt động NTC thermistor  tủ lạnh

4 loại cảm biến trong tủ lạnh

Một tủ lạnh hiện đại có 4 loại cảm biến gồm sensor ngăn đông, sensor ngăn mát, sensor dàn lạnh và sensor môi trường. Dòng tủ cơ bản thường chỉ có 2 sensor, dòng Side by Side hoặc Inverter có thể sở hữu từ 5 đến 7 sensor.

Tên loại sensor	Vị trí lắp	Chức năng
Sensor ngăn đông	Gần thành ngăn hoặc cửa gió ngăn đá	Đo nhiệt độ cấp đông, điều khiển chu trình xả đá
Sensor ngăn mát	Phía sau hoặc gần thành ngăn mát	Duy trì nhiệt bảo quản thực phẩm tươi
Sensor dàn lạnh	Gắn trên hoặc gần dàn bay hơi	Kiểm soát nhiệt dàn, kích hoạt xả đá khi cần
Sensor môi trường	Phía sau tủ, gần bo mạch	Đo nhiệt không khí ngoài, điều chỉnh công suất làm lạnh



Bảng trị số sensor tủ lạnh theo 8 hãng phổ biến

Trị số sensor tủ lạnh 8 hãng phổ biến phân thành 3 nhóm chính tại 25°C. Nhóm trị số nhỏ từ 1,76 đến 2 kΩ gồm Sharp, Aqua, Hitachi và Panasonic, phổ biến trên dòng tủ Nhật và Inverter tại Việt Nam. Nhóm trị số trung bình 4 kΩ chỉ có Samsung dùng chung cho cả 2 ngăn. Nhóm trị số lớn 8 kΩ gồm Electrolux, Toshiba và ngăn mát LG, riêng LG có thiết kế đặc biệt với ngăn đá 2 kΩ tách biệt khỏi ngăn mát 8 kΩ.

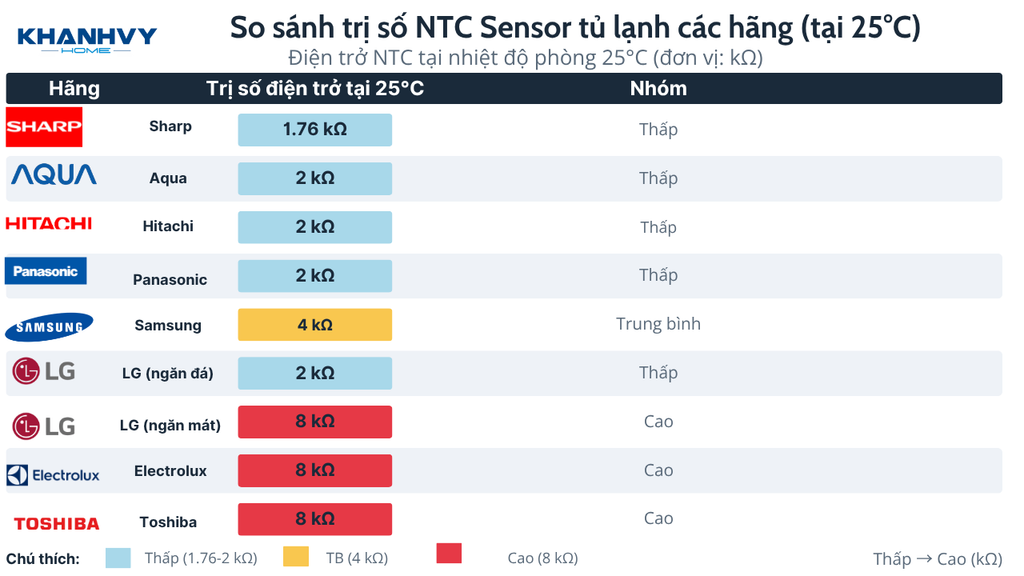

Bảng so sánh trị số sensor tủ lạnh của 8 hãng

Bảng trị số sensor tủ lạnh Sharp

Sensor tủ lạnh Sharp có trị số từ 1,76 đến 2 kΩ, dùng chung cho cả ngăn đá và ngăn mát, áp dụng cho dòng SJ-XP, SJ-X và Inverter J-Tech. Mỗi lần đo trị số có thể chênh lệch nhẹ tùy theo nhiệt độ môi trường tại thời điểm kiểm tra.

Bảng trị số sensor tủ lạnh Aqua

Sensor tủ lạnh Aqua có trị số từ 1,76 đến 2 kΩ cho cả 2 ngăn, áp dụng cho dòng AQR và các dòng Inverter mới. Đây là trị số tương đồng với Sharp và Panasonic nên có thể thay thế chéo trong tình huống khẩn cấp nếu đúng đời máy.

Bảng trị số sensor tủ lạnh Samsung

Sensor tủ lạnh Samsung có trị số 4 kΩ dùng chung cho cả ngăn đá và ngăn mát, áp dụng cho dòng RT, RB, RS Side by Side. Một số mã sensor tương thích trị số 5 kΩ vẫn có thể lắp thay thế, tuy nhiên cần kiểm tra dung sai bo mạch của model cụ thể trước khi thay.

Bảng trị số sensor tủ lạnh LG

Sensor tủ lạnh LG có thiết kế khác biệt so với 7 hãng còn lại, ngăn đá dùng 2 kΩ và ngăn mát dùng 8 kΩ. Cần đặc biệt chú ý khi đo và thay thế để tránh nhầm lẫn giữa 2 ngăn, áp dụng cho dòng GR-D, GN và Door in Door.

Bảng trị số sensor tủ lạnh Hitachi

Sensor tủ lạnh Hitachi có trị số từ 1,76 đến 2 kΩ cho cả ngăn mát và ngăn đông, phổ biến trên các dòng Inverter R-FVX, R-WB và R-BG. Trị số này thuộc nhóm chuẩn Nhật Bản, gần với Panasonic và Sharp nên kỹ thuật viên dễ tìm linh kiện thay thế.

Bảng trị số sensor tủ lạnh Panasonic

Sensor tủ lạnh Panasonic có trị số từ 1,76 đến 2 kΩ cho cả 2 ngăn, độ nhạy nhiệt cao, áp dụng cho dòng NR-BJ, NR-BX và NR-BL. Hãng này yêu cầu linh kiện chính hãng do bo mạch điều khiển kiểm soát cảm biến khá nhạy, sensor không đúng chuẩn có thể khiến tủ tiếp tục báo lỗi dù đã thay mới.

Bảng trị số sensor tủ lạnh Electrolux

Sensor tủ lạnh Electrolux có trị số 8 kΩ dùng chung cho cả ngăn đá và ngăn mát, áp dụng cho dòng EBE, EHE và EQE. Đây là chuẩn phổ biến trên các dòng tủ châu Âu, tương đồng với Toshiba nên có thể tham khảo linh kiện chéo.

Bảng trị số sensor tủ lạnh Toshiba

Sensor tủ lạnh Toshiba có trị số 8 kΩ cho cả sensor xả băng và sensor ngăn mát, áp dụng cho dòng GR và các dòng Inverter mới. Trị số 8 kΩ giúp tăng độ chính xác trong việc đo nhiệt độ ở dải rộng, phù hợp với thiết kế tủ dung tích lớn.

Bảng tổng hợp trị số sensor 8 hãng tại 25°C

Bảng tổng hợp trị số sensor 8 hãng tại nhiệt độ chuẩn 25°C cho phép tra cứu nhanh khi cần đối chiếu chéo giữa các thương hiệu. Bảng này hữu ích cho thợ kỹ thuật làm việc với nhiều thương hiệu hoặc khi cần đánh giá khả năng thay thế chéo trong tình huống khẩn cấp.

Thương hiệu	Trị số ngăn đá (kΩ)	Trị số ngăn mát (kΩ)	Đặc điểm nhận dạng
Sharp	1,76 đến 2	1,76 đến 2	Tương đồng Panasonic, Hitachi
Aqua	1,76 đến 2	1,76 đến 2	Chuẩn Nhật, phổ biến tại Việt Nam
Samsung	4	4	Dùng chung trị số cho 2 ngăn
LG	2	8	Ngăn mát trị số rất cao, cần chú ý khi đo
Hitachi	1,76 đến 2	1,76 đến 2	Phổ biến trên dòng Inverter
Panasonic	1,76 đến 2	1,76 đến 2	Độ nhạy cao, yêu cầu linh kiện chính hãng
Electrolux	8	8	Chuẩn châu Âu
Toshiba	8	8	Trị số lớn, tăng độ chính xác



Trị số có thể chênh lệch nhẹ theo nhiệt độ môi trường khi đo. Cùng một hãng nhưng khác model có thể dùng loại sensor khác nhau, đặc biệt với các dòng nội địa Nhật. Kỹ thuật viên cần đối chiếu service manual của model cụ thể trước khi thay thế linh kiện.

Cách đo trị số sensor tủ lạnh bằng đồng hồ VOM

Đo trị số sensor tủ lạnh bằng VOM gồm 5 bước cốt lõi: ngắt nguồn, tháo giắc sensor, đặt thang đo kΩ, kẹp 2 que đo vào 2 chân sensor, đối chiếu kết quả với bảng trị số tại nhiệt độ phòng. Quy trình này áp dụng chung cho mọi hãng, chỉ khác giá trị đối chiếu cuối cùng.

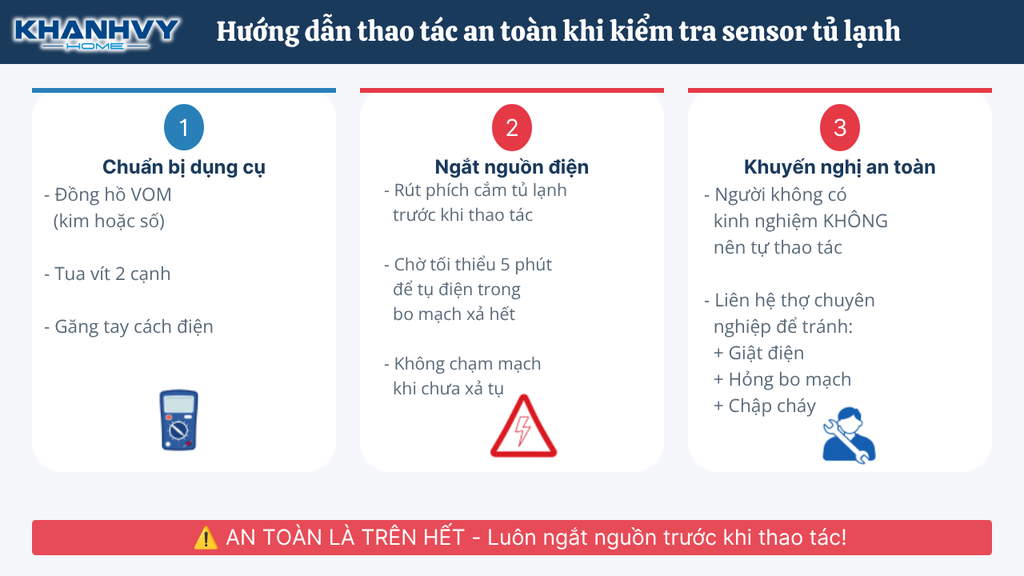

Chuẩn bị dụng cụ và thao tác an toàn

Dụng cụ cần chuẩn bị gồm đồng hồ VOM (kim hoặc số), tua vít 2 cạnh và găng tay cách điện. Bắt buộc ngắt nguồn điện tủ lạnh trước mọi thao tác và chờ 5 phút để tụ điện trong bo mạch xả hết. Người không có kinh nghiệm điện lạnh nên liên hệ thợ chuyên nghiệp thay vì tự thao tác để tránh nguy cơ giật điện hoặc hỏng bo điều khiển.

Thao tác an toàn khi kiểm tra sensor tủ lạnh

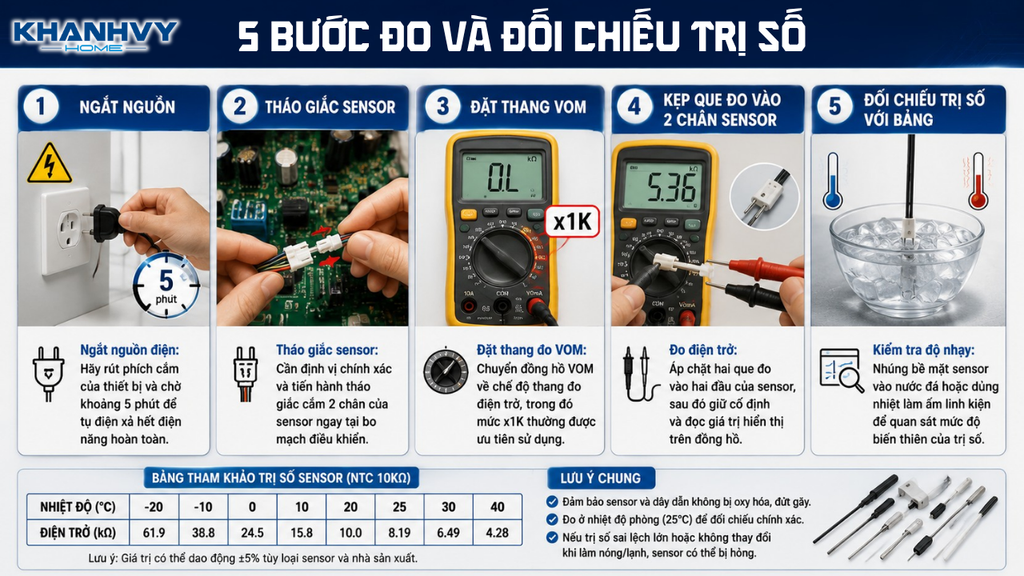

Quy trình 5 bước đo và đối chiếu trị số

Quy trình 5 bước đo sensor gồm ngắt nguồn, tháo giắc, đặt thang VOM, kẹp que đo vào 2 chân sensor, đối chiếu trị số với bảng tại nhiệt độ phòng:

1. Ngắt nguồn điện: Hãy rút phích cắm của thiết bị và chờ khoảng 5 phút để tụ điện xả hết điện năng hoàn toàn.
2. Tháo giắc sensor: Cần định vị chính xác và tiến hành tháo giắc cắm 2 chân của sensor ngay tại bo mạch điều khiển.
3. Đặt thang đo VOM: Chuyển đồng hồ VOM về chế độ thang đo điện trở, trong đó mức x1K thường được ưu tiên sử dụng.
4. Đo điện trở: Áp chặt hai que đo vào hai đầu của sensor, sau đó giữ cố định và đọc giá trị hiển thị trên đồng hồ.
5. Kiểm tra độ nhạy: Nhúng bề mặt sensor vào nước đá hoặc dùng nhiệt làm ấm linh kiện để quan sát mức độ biến thiên của trị số.

Dung sai cho phép và ngưỡng quyết định thay thế

Trị số đo được nằm trong khoảng tiêu chuẩn của hãng thì sensor còn hoạt động tốt, sai lệch quá lớn so với bảng tiêu chuẩn là dấu hiệu sensor đã trôi trị số và cần thay thế. Đo ra 0 Ω hoặc vô cực là sensor đã chập hoặc đứt hoàn toàn. Kim đồng hồ đứng yên hoặc nhảy loạn xạ khi thay đổi nhiệt độ cũng là dấu hiệu cảm biến hỏng.

Dấu hiệu sensor tủ lạnh hỏng và mã lỗi đặc trưng theo hãng

Sensor tủ lạnh hỏng biểu hiện qua 4 dấu hiệu vận hành chính và mã lỗi đặc trưng trên panel của các dòng Inverter. Việc đọc đúng mã lỗi giúp khoanh vùng nhanh thay vì tháo toàn bộ tủ.

4 dấu hiệu vận hành bất thường

4 dấu hiệu dễ nhận biết nhất gồm tủ đóng tuyết dày đặc, thực phẩm ngăn mát bị đóng băng, máy nén chạy dừng liên tục, và panel hiển thị mã lỗi:

1. Tủ đóng tuyết dày đặc trên dàn bay hơi: Sensor xả đá hỏng khiến thanh sấy không hoạt động đúng chu kỳ.
2. Thực phẩm ngăn mát bị đóng băng: Sensor ngăn mát hỏng không ngắt được máy nén kịp thời.
3. Máy nén chạy dừng liên tục: Cảm biến báo nhiệt độ ảo khiến bo mạch điều khiển sai lệch chu trình ON/OFF.
4. Panel hiển thị mã lỗi: Các dòng Inverter sẽ báo mã lỗi như E1, F1 ngay trên bảng điều khiển.

Bảng mã lỗi sensor theo 8 hãng

Mỗi hãng tủ lạnh quy ước mã lỗi sensor riêng. Bảng dưới đây tổng hợp mã lỗi liên quan đến cảm biến của 8 thương hiệu phổ biến tại Việt Nam.

Hãng	Mã lỗi	Ý nghĩa
Samsung	E1, E5	Lỗi sensor ngăn mát hoặc ngăn đông
LG	F dS, FF	Lỗi sensor xả đá
Hitachi	F0-04	Lỗi cảm biến nhiệt
Panasonic	H22, U30	Lỗi sensor dàn lạnh
Sharp	H-series, F-series	Lỗi cảm biến vùng nhiệt
Aqua	F1, F2	Sensor ngăn mát hoặc ngăn đông lỗi
Electrolux	Đèn nháy 5 lần	Sensor sai tín hiệu
Toshiba	H1, H2	Lỗi cảm biến nhiệt



Giá thay sensor tủ lạnh và tiêu chí chọn linh kiện

Giá thay sensor tủ lạnh tại Việt Nam dao động từ 30.000 VNĐ đến 250.000 VNĐ cho linh kiện và từ 150.000 VNĐ đến 300.000 VNĐ tiền công thợ. Tổng chi phí trung bình rơi vào khoảng 200.000 VNĐ đến 500.000 VNĐ tuỳ hãng và khu vực địa lý.

Bảng giá tham khảo sensor zin và sensor tương thích

Sensor zin chính hãng giá từ 80.000 VNĐ đến 250.000 VNĐ kèm bảo hành 6 đến 12 tháng. Sensor tương thích phổ thông giá từ 30.000 VNĐ đến 80.000 VNĐ không kèm bảo hành.

Loại linh kiện	Khoảng giá (VNĐ)	Ghi chú
Sensor zin theo hãng	80.000 đến 250.000	Bảo hành 6 đến 12 tháng
Sensor tương thích phổ thông	30.000 đến 80.000	Không bảo hành
Công thợ thay tận nơi	150.000 đến 300.000	Tùy khu vực TP.HCM hoặc Hà Nội



Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo. Mức giá thực tế sẽ có sự điều chỉnh tùy thuộc vào 4 yếu tố sau:

1. Khu vực và khoảng cách: Phí nhân công có thể chênh lệch dựa trên quãng đường di chuyển của thợ tại TP.HCM hoặc Hà Nội.
2. Đặc thù thiết bị: Giá linh kiện dao động tùy theo thương hiệu máy, đời máy và độ khan hiếm của sensor trên thị trường.
3. Độ khó thi công: Các vị trí tháo lắp phức tạp, thiếu không gian hoặc nguy hiểm sẽ ảnh hưởng đến chi phí sửa chữa.
4. Thời điểm dịch vụ: Chi phí có thể biến động vào mùa cao điểm, ngày cuối tuần hoặc dịp lễ, Tết do nhu cầu thị trường tăng cao.

Vui lòng liên hệ trực tiếp Khánh Vy Home qua Hotline: 1800646410 để kỹ thuật viên kiểm tra thực tế và cung cấp báo giá chính xác nhất.

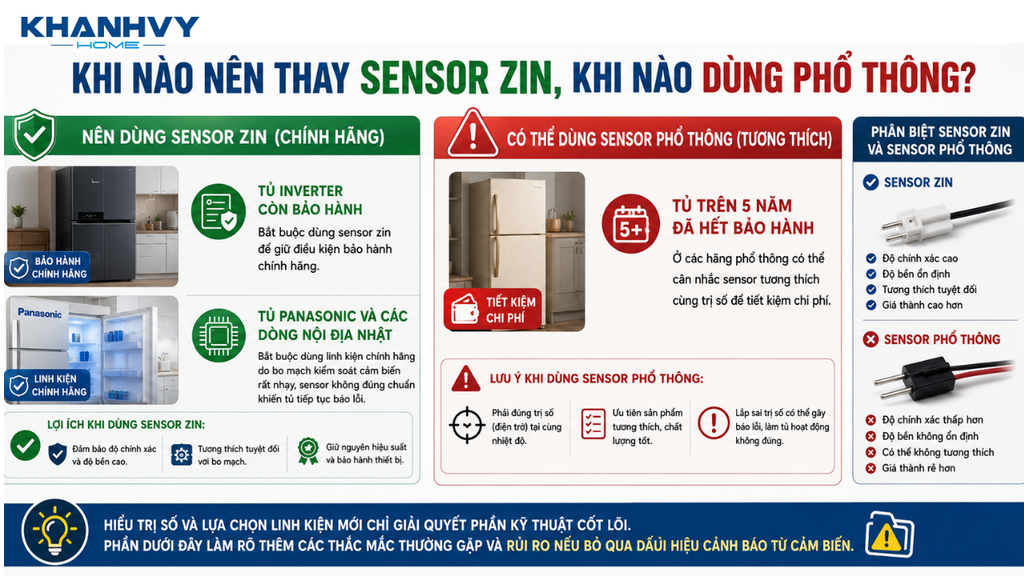

Khi nào nên thay sensor zin, khi nào dùng phổ thông

Tủ Inverter còn bảo hành bắt buộc dùng sensor zin để giữ điều kiện bảo hành chính hãng. Tủ Panasonic và các dòng nội địa Nhật bắt buộc dùng linh kiện chính hãng do bo mạch kiểm soát cảm biến rất nhạy, sensor không đúng chuẩn khiến tủ tiếp tục báo lỗi. Tủ trên 5 năm đã hết bảo hành ở các hãng phổ thông có thể cân nhắc sensor tương thích cùng trị số để tiết kiệm chi phí.

Nên thay sensor Zin khi nào, dùng thường khi nào?

Hiểu trị số và lựa chọn linh kiện mới chỉ giải quyết phần kỹ thuật cốt lõi. Phần dưới đây làm rõ thêm các thắc mắc thường gặp và rủi ro nếu bỏ qua dấu hiệu cảnh báo từ cảm biến.

Câu hỏi thường gặp về sensor tủ lạnh

Có thay được sensor 4 kΩ cho tủ dùng sensor 2 kΩ không?

Không thay được. Bo mạch đọc sai dải điện trở dẫn đến tủ chạy lệch nhiệt độ cài đặt, vi xử lý hiểu nhầm nhiệt độ bên trong và có thể khiến máy nén chạy liên tục không nghỉ, hậu quả là hỏng block sau thời gian ngắn.

Tại sao sensor ngăn đá và ngăn mát của LG có trị số khác nhau?

LG thiết kế sensor ngăn đá 2 kΩ và sensor ngăn mát 8 kΩ để tối ưu độ nhạy ở 2 dải nhiệt khác nhau. Dải nhiệt thấp ở ngăn đá yêu cầu sensor có điện trở nhỏ để phản ứng nhanh, dải nhiệt cao hơn ở ngăn mát phù hợp với sensor trị số lớn để đọc chính xác hơn.

Những hãng tủ lạnh nào dùng chung chuẩn sensor 1,76 đến 2 kΩ?

Sharp, Aqua, Hitachi và Panasonic đều dùng chuẩn 1,76 đến 2 kΩ cho cả 2 ngăn, đa số là các dòng tủ Nhật và Inverter phổ biến tại Việt Nam. 4 hãng này cho phép thay thế chéo trong tình huống khẩn cấp nếu cùng đời máy, tuy nhiên ưu tiên dùng linh kiện chính hãng để đảm bảo độ bền.

Hiệu chuẩn sensor tủ lạnh là gì và có cần làm định kỳ không?

Hiệu chuẩn sensor là quy trình đối chiếu trị số đo với chuẩn gốc tại nhiệt độ chuẩn 25°C. NTC thermistor không cần hiệu chuẩn định kỳ, chỉ kiểm tra khi tủ có dấu hiệu bất thường như đóng tuyết, đóng băng ngăn mát hoặc panel báo mã lỗi.

Rủi ro khi bỏ qua trị số sensor tủ lạnh

Bỏ qua trị số sensor size chuẩn gây 3 rủi ro tăng dần: hỏng máy nén do chạy liên tục không nghỉ, hóa đơn tiền điện tăng gấp đôi do chu trình làm lạnh rối loạn, và thực phẩm hư hỏng do vi khuẩn phát triển nhanh khi nhiệt độ không ổn định.

Hậu quả ngắn hạn là hóa đơn điện tăng đột biến trong 1 đến 2 tháng đầu. Hậu quả dài hạn nghiêm trọng hơn nhiều, chi phí thay block nén lên đến 1.500.000 VNĐ đến 3.000.000 VNĐ, gấp 10 đến 20 lần giá một con sensor mới. Khi chi phí sửa chữa vượt 30% giá trị tủ lạnh, người dùng nên cân nhắc đầu tư tủ mới và liên hệ Khánh Vy Home qua tổng đài 1800 64 64 10 để được tư vấn dòng tủ lạnh Inverter tiết kiệm điện phù hợp ngân sách và nhu cầu sử dụng.
